Otimização de aço em estruturas industriais: a gordura que a norma não obriga a cortar

Há uma confusão que trava boa parte das decisões de otimização em projeto industrial: a ideia de que cortar aço é cortar segurança. É essa confusão que faz um diretor de engenharia hesitar diante de uma proposta de otimização — e ela merece ser desfeita com precisão, porque o que está em jogo não é a margem de segurança, é tudo o que se empilha por cima dela.

A segurança de uma estrutura de aço é definida pelos coeficientes de ponderação das ações e das resistências — o γf que majora a carga, o γm que minora a resistência. Esse é o piso que a NBR 8800 e a NBR 8681 estabelecem, e ele é inegociável. Otimizar não toca nesse piso. Otimizar é remover o conservadorismo adicional que se acumula acima dele, em três lugares onde a prática de projeto deposita gordura sem que nenhuma norma a exija.

Fonte 1 — As ligações, idealizadas como rótula ou engaste

A primeira fonte de gordura está nas ligações, e ela é estrutural no sentido literal: contamina o modelo inteiro.

A prática usual idealiza cada ligação como uma das duas extremidades de um espectro — rótula perfeita ou engaste perfeito. A realidade quase nunca é nenhuma das duas. Uma ligação parafusada típica tem rigidez intermediária: transmite mais momento do que uma rótula admite e menos do que um engaste pressupõe. Quando o modelo escolhe um dos extremos por conveniência, ele erra a distribuição de esforços — e erra sempre na direção conservadora, porque o projetista, na dúvida, idealiza a favor da segurança.

Modelar o comportamento semirrígido real da ligação redistribui os momentos entre apoio e vão de forma mais fiel, e essa redistribuição costuma devolver capacidade aos elementos sem alterar uma única letra do coeficiente de segurança. Some-se a isso que a ligação é, por si só, um dos lugares onde mais se escondem massa de aço e horas de fabricação: enrijecedores, chapas, soldas que respondem a um momento que talvez nem exista naquela intensidade. A ligação é onde a idealização cobra o preço mais alto.

Fonte 2 — As hipóteses de carga herdadas de planilha

A segunda fonte é mais sutil e mais cara: o envelope de cargas que entra no modelo.

Hipóteses de carga têm uma tendência perversa a serem herdadas. Vêm de uma planilha de outro projeto, de uma sobrecarga genérica adotada "para garantir", de uma posição de equipamento que mudou mas continuou no modelo. O resultado é um envelope que aplica o pior caso de tudo, em todo ponto, ao mesmo tempo — uma combinação que fisicamente nunca ocorre.

A NBR 8681 não pede isso. Ela define combinações específicas, com fatores que reconhecem que ações variáveis distintas dificilmente atingem seus valores máximos simultaneamente. Empilhar envelope sobre envelope — a sobrecarga máxima junto com o vento máximo junto com o equipamento na pior posição, todos de uma vez — não é seguir a norma com rigor; é deixar de aplicar os fatores de combinação que a própria norma oferece. Mapear as cargas reais (onde o equipamento está de fato, qual combinação de fato governa) e aplicar as combinações corretas da NBR 8681 retira do modelo uma camada de conservadorismo que se traduz diretamente em perfil.

Fonte 3 — Os perfis padronizados por conveniência

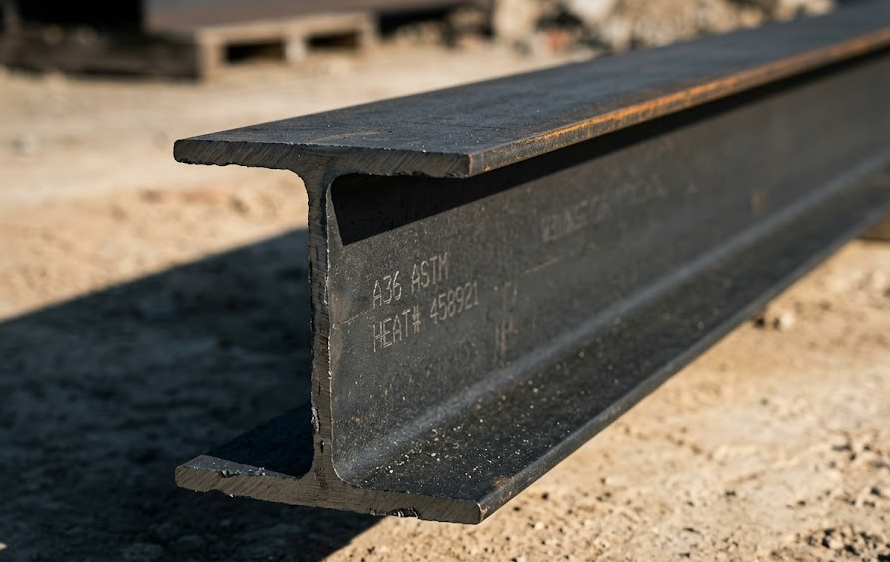

A terceira fonte é a mais visível e a mais aceita: a padronização de perfis.

Padronizar tem valor real — simplifica compra, fabricação e montagem. Mas há um custo silencioso quando a padronização é adotada sem medir o que ela custa. Adotar o perfil comercial imediatamente superior "porque sobrou", manter a mesma seção ao longo de um elemento cuja solicitação varia bastante de uma extremidade à outra, repetir um perfil em toda uma família de elementos com demandas diferentes — cada uma dessas escolhas adiciona aço que não trabalha.

A alternativa não é abandonar a padronização, é torná-la uma decisão consciente. Seções variáveis onde a demanda varia, agrupamento de perfis pela solicitação real e não pela conveniência de listagem, e — quando se opta por padronizar mesmo assim — fazê-lo sabendo quanta tonelagem aquela conveniência está custando. A diferença entre padronizar às cegas e padronizar com o número na mão é, de novo, massa de aço.

O mecanismo: medir onde a prática estima

O fio que liga as três fontes é o mesmo. A ligação idealizada, o envelope herdado e o perfil padronizado são todos estimativas conservadoras — aproximações que o método simplificado adota porque não tem como, ou não vale a pena, olhar mais fundo a cada elemento.

A análise por elementos finitos de sólidos inverte essa lógica: ela mede a distribuição real de tensões onde o método simplificado estima um envelope. Vê onde a tensão de fato se concentra e onde sobra seção, qual ligação de fato transmite momento e qual não, qual combinação de fato governa cada ponto. É a profundidade do modelo que transforma conservadorismo difuso em decisão localizada — recuperando tonelagem exatamente onde ela estava sendo desperdiçada, sem nunca descer abaixo do piso de segurança.

A ressalva honesta: nem toda margem é gordura

Vale uma fronteira, porque otimização cega é tão equivocada quanto conservadorismo cego.

Nem toda margem acima do piso normativo é desperdício. Robustez estrutural, tolerância a mudanças futuras de carga, economia de fabricação na padronização, facilidade de montagem — tudo isso tem valor, e às vezes o perfil mais pesado é a decisão certa. O objetivo da análise de profundidade não é raspar margem até o limite, é tornar o trade-off visível: mostrar quanto custa cada camada de conservadorismo, para que a decisão de mantê-la ou removê-la seja deliberada, e não acidental.

É essa a diferença que interessa ao decisor. Não "cortamos aço", mas "sabemos exatamente quanto de aço é segurança e quanto é hábito — e colocamos o número na sua mesa para você decidir".
