Galpão industrial: as três decisões de projeto que definem 80% da tonelagem

Quando um galpão industrial chega à fase de detalhamento, a maior parte do seu custo já foi decidida. O detalhamento ajusta a chapa de base, escolhe o parafuso, resolve a ligação — refina os últimos 20% da massa. Os outros 80% foram fixados muito antes, em três decisões tomadas no início do projeto, quase sempre sobre hipóteses, e quase nunca revisitadas com análise.

Para quem mede CAPEX em tonelada de aço, vale entender onde essas três decisões moram — porque é exatamente ali que a profundidade da análise deixa de ser refinamento técnico e vira economia de obra.

Decisão 1 — O vão livre que a operação realmente exige

O vão livre é a primeira pergunta de qualquer galpão, e raramente é respondida pela operação. Ele costuma ser herdado de uma planta arquitetônica, de um pedido genérico de "sem pilar no meio", ou de uma referência de obra anterior que tinha outra finalidade.

O problema é que a massa do pórtico não cresce de forma proporcional ao vão. O momento fletor na travessa cresce com o quadrado do vão, e o elemento que precisa resistir a esse momento fica, ao mesmo tempo, mais longo. As duas coisas se somam: dobrar o vão livre não dobra a massa do pórtico, multiplica-a por bem mais que isso. É uma relação não-linear, e é justamente a não-linearidade que torna a decisão cara quando tomada por inércia.

A pergunta de projeto, portanto, não é "qual vão o cliente pediu", mas "qual vão a operação não pode abrir mão". Um pilar intermediário que a logística do galpão tolera — fora da rota de empilhadeira, fora da projeção da ponte rolante — pode cortar uma fração relevante da tonelagem sem prejudicar um único movimento do processo produtivo. Essa conversa precisa acontecer antes do dimensionamento, com o número da massa na mesa, não depois.

Decisão 2 — A modulação dos pórticos e o ótimo que ninguém procura

Definido o vão, a segunda decisão é o espaçamento entre pórticos — a modulação. E aqui existe um ótimo econômico que a maioria dos projetos passa ao largo, porque adota a modulação "de costume".

A mecânica do trade-off é direta. Pórticos mais próximos significam mais pórticos, mas cada um carrega uma faixa de influência menor, e fica mais leve. Pórticos mais afastados significam menos pórticos, porém mais pesados — e, sobretudo, terças e longarinas vencendo vãos maiores, que por sua vez engordam. A massa total não é monotônica: ela cai, atinge um mínimo e volta a subir. O ótimo costuma cair numa faixa intermediária, mas onde exatamente ele está depende da carga, do vão e do sistema de cobertura — não de uma regra de bolso.

Tratar a modulação como variável de projeto, e não como herança, significa varrer esse espaço e encontrar o ponto onde a estrutura principal e a estrutura secundária se equilibram. É um cálculo que se paga sozinho, porque a diferença entre a modulação adotada por hábito e a modulação ótima aparece direto na nota fiscal do aço.

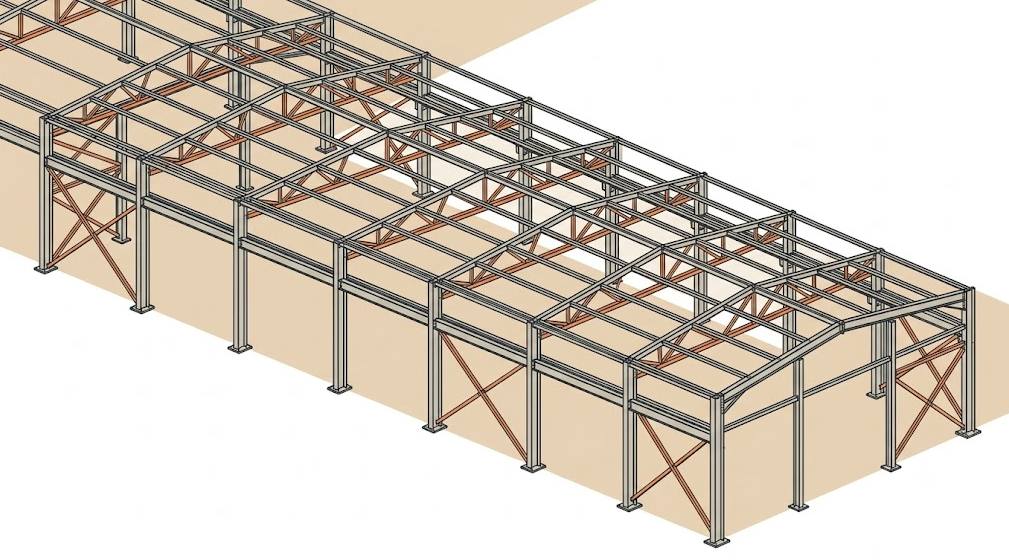

Decisão 3 — O contraventamento e o caminho que a carga lateral percorre

A terceira decisão é a menos visível e a mais subestimada: o sistema de contraventamento, isto é, o caminho que as ações laterais percorrem até a fundação.

Em galpão, a ação lateral dominante quase nunca é o que se imagina. Não é o peso próprio nem a sobrecarga de cobertura — é o vento. As grandes superfícies e a cobertura leve fazem com que as forças do vento, calculadas pela NBR 6123, frequentemente governem o dimensionamento, com destaque para a sucção, que tende a arrancar a cobertura e a aliviar (ou inverter) a reação nos chumbadores. Um pórtico dimensionado só para gravidade está resolvendo o problema errado.

Um sistema de contraventamento coerente — travamento no plano da cobertura, travamento vertical nas paredes, um caminho triangulado e contínuo até a base — resolve a estabilidade lateral com pouco aço bem posicionado. Um sistema incoerente, montado peça a peça para "fechar" cada verificação isolada, resolve o mesmo problema com muito mais material e ainda transfere para os pilares e para a fundação esforços que poderiam ter sido absorvidos pela própria estrutura. A decisão de contraventamento não fica contida nas barras de contraventamento: ela se propaga pelos pilares, pelas ligações e pelo custo de fundação.

Por que essas três decisões pedem análise, e não intuição

O ponto comum entre vão, modulação e contraventamento é que as três são tomadas cedo, sobre hipóteses, e dificilmente voltam à mesa. O detalhamento depois otimiza os 20% finais com competência — mas otimizar o detalhe de uma estrutura cujo esqueleto foi mal decidido é refinar o lugar errado.

A diferença entre estimar essas decisões e medi-las é onde mora a tonelagem. Uma análise que testa as três variáveis contra a geometria real e as combinações reais de ação — vento da NBR 6123, cargas da NBR 6120, segurança da NBR 8681 — devolve um número de massa que a regra de bolso não alcança, com o coeficiente de segurança intacto. Não é cortar margem: é deixar de empilhar conservadorismo sobre conservadorismo nas decisões que mais pesam.

Para o gestor industrial, isso significa que a hora de envolver a análise estrutural de profundidade não é depois do projeto pronto, para "verificar". É antes do esqueleto fechar, quando as três decisões que comandam 80% do aço ainda estão abertas.
