Estruturas Atirantadas em Coberturas Industriais: A Engenharia de Vãos Livres e o Desafio Aerodinâmico

O layout de uma planta industrial ou de um centro de distribuição logístico moderno obedece a uma regra de ouro: a flexibilidade espacial. Cada pilar intermediário posicionado no meio de um galpão representa um obstáculo permanente para a movimentação de empilhadeiras, pontes rolantes e futuras reconfigurações da linha de montagem. A arquitetura industrial exige, portanto, grandes vãos livres.

No entanto, quando os vãos a serem vencidos ultrapassam a marca dos 40, 50 ou 60 metros, os sistemas estruturais convencionais em aço (como as treliças espaciais planas ou pórticos de alma cheia) esbarram em um limite de eficiência. As vigas tornam-se excessivamente altas e pesadas, consumindo uma tonelagem colossal de aço apenas para suportar o seu próprio peso, o que, por consequência, onera drasticamente o dimensionamento das fundações.

É para solucionar este impasse geométrico e econômico que a engenharia recorre aos sistemas tensionados. A concepção e o cálculo estrutural de estruturas atirantadas para coberturas representam o ápice da eficiência dos materiais. Neste artigo, a Galahad Engenharia destrincha a física por trás dessas coberturas esbeltas, os desafios matemáticos envolvidos no dimensionamento dos tirantes e como a precisão do projeto garante a estabilidade contra forças aerodinâmicas extremas.

1. O Paradigma da Tração Pura: Por que Atirantar?

A premissa básica de uma estrutura atirantada é a separação das funções estruturais. Em uma viga de aço convencional submetida à flexão, parte do perfil está sendo comprimida (mesa superior) e parte está sendo tracionada (mesa inferior). O aço é um material que sofre flambagem quando comprimido, exigindo que as peças sejam robustas e espessas para não dobrarem sob a própria carga.

O sistema atirantado subverte essa lógica ao utilizar elementos que trabalham exclusivamente sob tração pura. Tirantes (barras redondas maciças ou cabos de aço) são extremamente eficientes quando "puxados". Uma barra de aço de diâmetro reduzido é capaz de suportar dezenas de toneladas de força de tração sem sofrer qualquer instabilidade.

O funcionamento clássico de uma cobertura atirantada envolve:

1. O Tabuleiro/Viga Principal: Uma viga ou treliça metálica muito mais leve e esbelta, responsável apenas por vencer vãos menores entre os pontos de fixação dos tirantes.

2. Os Mastros (Pylons): Pilares altos que se elevam acima do nível da cobertura, trabalhando sob compressão pura, transferindo as cargas diretamente para as fundações.

3. Os Tirantes (Tie-Rods): Elementos tracionados que conectam o topo dos mastros a pontos específicos da viga principal, "pendurando" a cobertura e reduzindo os momentos fletores da estrutura.

O resultado é uma estética inconfundível, marcada pela leveza visual e pela drástica redução do peso próprio (carga permanente) da estrutura de cobertura.

2. O Desafio Invisível: A Sucção Aerodinâmica e a Inversão de Esforços

Se os tirantes são imbatíveis para suportar cargas gravitacionais (peso da estrutura, telhas e utilidades fixadas no teto), eles possuem um "calcanhar de Aquiles" crítico: eles não resistem à compressão. Se um tirante for empurrado em vez de puxado, ele flamba e afrouxa imediatamente, perdendo sua função estrutural.

E o que poderia empurrar uma cobertura para cima? O vento.

Este é o maior desafio no cálculo estrutural de estruturas atirantadas para coberturas industriais leves. Devido ao princípio de Bernoulli (o mesmo que faz os aviões voarem), o vento fluindo rapidamente sobre o telhado cria uma zona de baixa pressão, gerando uma força de sucção (uplift) que pode ser muito superior ao peso próprio da cobertura.

Quando essa força aerodinâmica levanta a cobertura, os tirantes gravitacionais relaxam. Se o cálculo não prever mecanismos para combater essa inversão de esforços, a estrutura entra em colapso ascendente. Na Galahad, nossa modelagem matemática resolve este fenômeno através de estratégias rigorosas:

• Tirantes Antissucção (Tie-downs): Projetamos um sistema duplo de tensores. Enquanto os tirantes superiores sustentam o peso da gravidade, tirantes inferiores (ancorados no solo ou em contraventamentos pesados) mantêm a cobertura "amarrada" contra a sucção do vento.

• Pré-tensionamento do Sistema: Introduzimos uma força de tração inicial (pré-tensão) em todos os tirantes. Essa força deve ser calculada para ser maior do que a força de compressão que o pior cenário de vento tentaria impor. Dessa forma, sob tensão máxima, o tirante apenas perde parte de sua tração prévia, mas nunca chega a afrouxar (estado de compressão), mantendo a rigidez global da malha.

• Análise Dinâmica do Vento: Não utilizamos apenas cargas estáticas de norma. Simulamos a ação de rajadas de vento para garantir que a flexibilidade da cobertura tracionada não entre em ressonância e evite fenômenos como o flutter aeroelástico.

3. O Efeito da Dilatação Térmica em Tirantes Metálicos

Outro fator frequentemente negligenciado em projetos convencionais, mas que a Galahad modela com precisão cirúrgica, é o gradiente térmico. Galpões industriais possuem grandes dimensões e estão expostos a variações severas de temperatura entre o dia e a noite.

O aço possui um coeficiente de dilatação térmica linear significativo. Um tirante de 30 metros de comprimento exposto ao sol de verão (atingindo mais de 45°C) sofrerá um alongamento físico real.

Se esse alongamento térmico não for absorvido pela geometria da estrutura, o tirante perde sua tensão projetada (afrouxa). Por outro lado, em madrugadas frias de inverno, o tirante encolhe, gerando um pico de tração adicional que pode sobrecarregar as ancoragens e os mastros.

Nossos softwares de Elementos Finitos (FEA) rodam simulações de carga térmica (Load Cases Térmicos) acopladas às cargas de vento e peso próprio, garantindo que o dimensionamento dos esticadores (turnbuckles) e o curso de regulagem dos cabos permitam o ajuste fino da estrutura durante a sua vida útil, mantendo o sistema em perfeito equilíbrio de forças o ano inteiro.

4. Detalhamento de Nós e Conexões: Tolerância Zero para Flexão

O sucesso do projeto estrutural de uma cobertura atirantada não reside apenas no cálculo dos esforços globais, mas no micro-detalhamento de suas conexões. Como os tirantes devem trabalhar sob tração axial pura, qualquer momento fletor indesejado inserido na barra reduz drasticamente sua capacidade de carga e induz fadiga prematura.

Para garantir que a matemática do software se traduza na realidade física da montagem, a equipe de detalhamento da Galahad projeta nós bi-articulados:

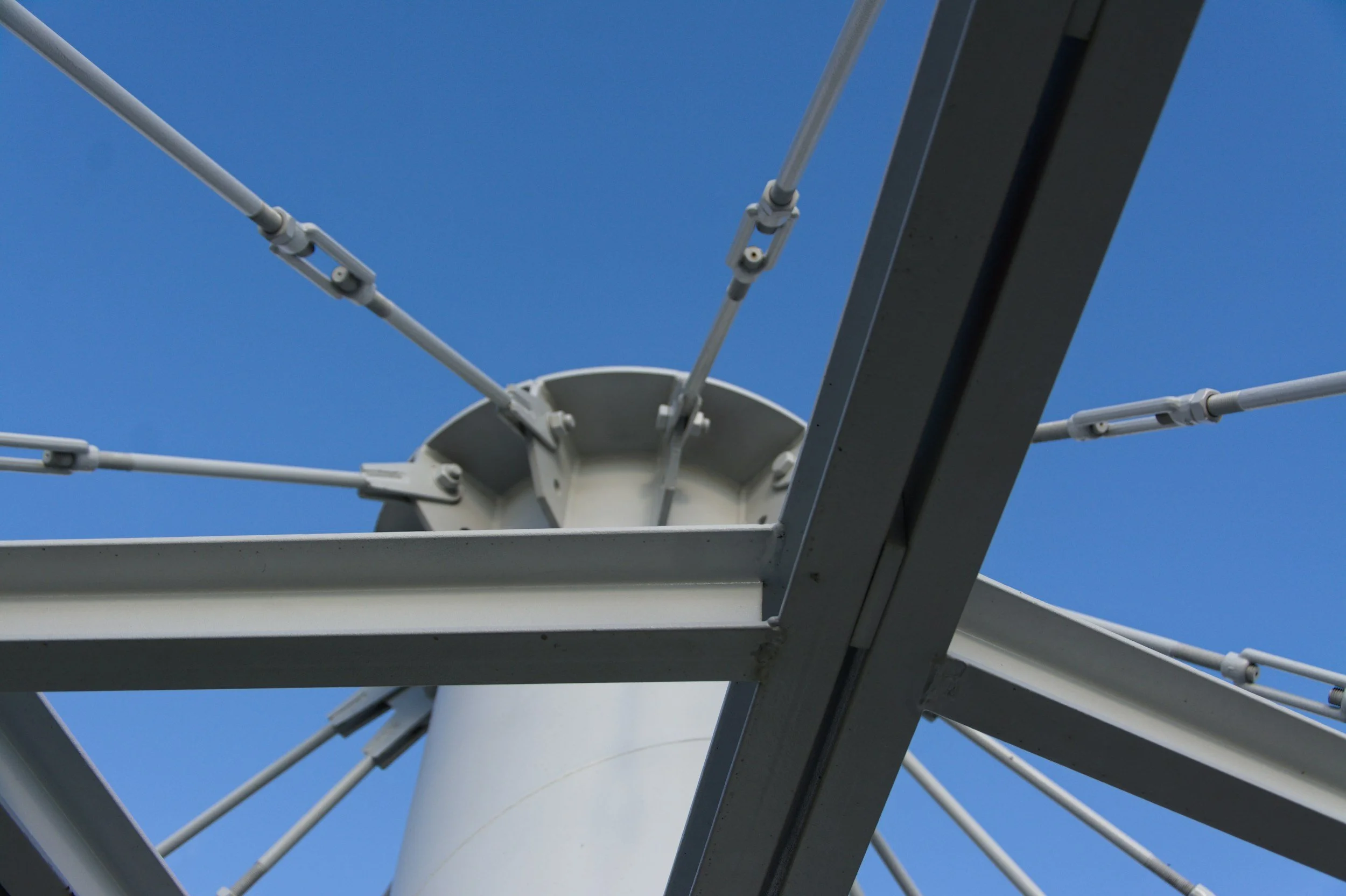

• Terminais em Forquilha (Clevis) e Pinos (Pins): As extremidades dos tirantes não são soldadas de forma rígida aos mastros ou à viga principal. Utilizamos conexões por pinos usinados que permitem a livre rotação do nó. Se o vento balança a cobertura, o tirante rotaciona livremente ao redor do pino, transferindo apenas a força de tração e eliminando tensões de flexão na ancoragem.

• Chapas de Nó (Gusset Plates): A geometria dessas chapas de ligação é desenhada para que a linha de centro de ação das forças de todos os elementos conectados cruze exatamente o mesmo ponto geométrico (centro de gravidade do nó), evitando excentricidades que geram momentos torçores na estrutura principal.

Conclusão: Engenharia Avançada para Arquiteturas Desafiadoras

A adoção de sistemas atirantados para coberturas logísticas, hangares aeronáuticos, estádios ou plantas industriais é uma escolha que alia alta estética a uma eficiência imbatível de materiais, libertando o piso da indústria do excesso de pilares.

No entanto, projetar a leveza exige um peso técnico incomparável. O cálculo de estais e tirantes demanda o domínio da estabilidade elástica, análises de grandes deslocamentos (não-linearidade geométrica), controle de dilatação térmica e simulações aerodinâmicas avançadas. É uma especialidade na qual o superdimensionamento "por segurança" destrói a viabilidade econômica do sistema, e o subdimensionamento resulta em colapso.

A Galahad Engenharia atua na concepção, cálculo avançado e detalhamento executivo rigoroso destas obras de arte da engenharia. Nosso foco é fornecer modelos estruturais precisos, onde cada nó, pino e tensor seja equacionado para garantir o máximo vão livre com a máxima segurança técnica.

Sua indústria ou projeto arquitetônico demanda vãos livres excepcionais e soluções estruturais leves? Entre em contato com o corpo técnico da Galahad e descubra como a nossa engenharia de cálculo pode viabilizar a sua visão.
